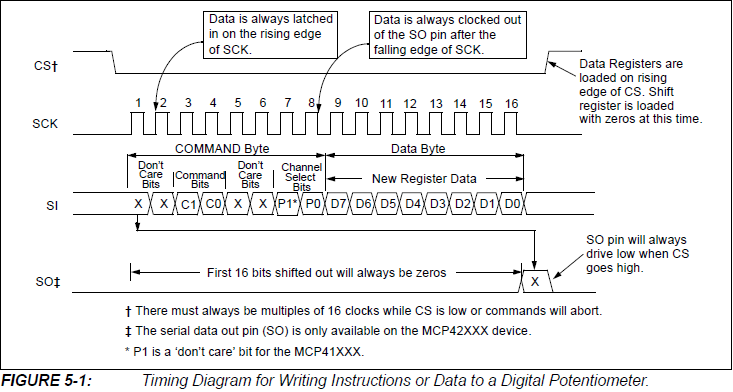

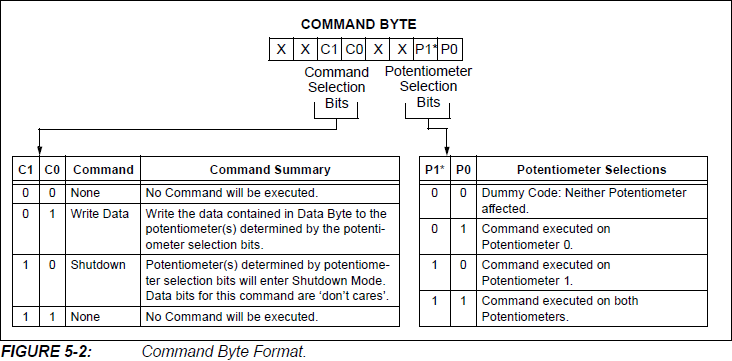

디지털 가변저항

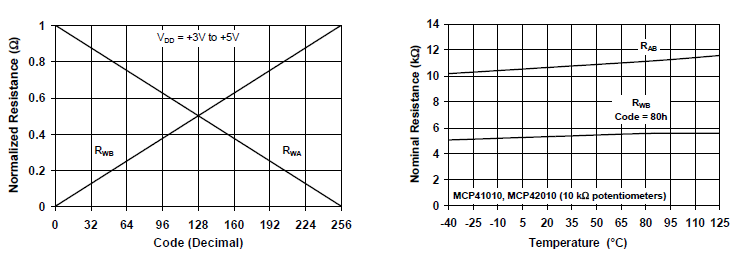

이 실험에서는 RWB 저항값을 측정하는데요. RWB는 Dn값에 따라 선형적으로 변하고, RAB는 온도에 따라 달라짐을 알 수 있습니다.

안녕하세요 몇주 전에도 같은 질문을 올린적이 있는데 어떤 부분이 안되는지를 어느 정도 알고 다시 글을 남깁니다.

(댓글로 글을 남겨주셨던 닉네임 환상님 답글을 못답겨 드려 죄송합니다.   다시 글을 남기며 감사하다는 말을 남깁니다.)

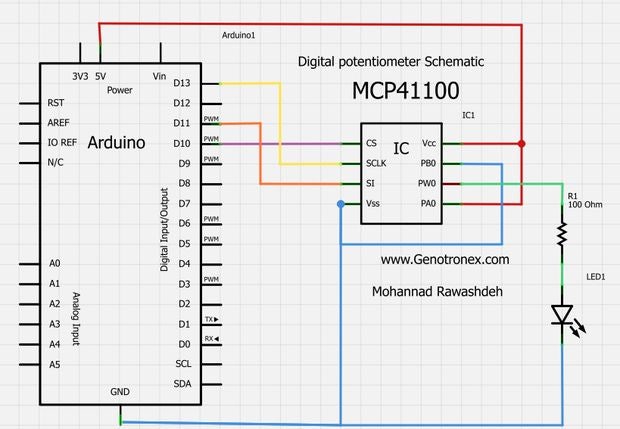

아두이노 홈페이지에 올라와있는 자작 아두이노와 MCP41010을 구동시키는데  두번째 사진에 보시면 아두이노에 있는 5V를 줘서 5V안에서 값을 변동 시키는걸로 되있는데 제가 하고 싶은 경우는   첫 번째 사진에서 처럼 아두이노 입력 전원 12V를 줄때  12V를 빼와서 MCP41010  에 넣어서 12V안에서 값을 변동 주고 싶었습니다.

하지만 여기서 아두이노 입력전원을 빼와서 12V를 주면 가만히 있고,   파워서플라이 두개의 채널을 이용해서 아두이노 전원12V, MCP41010 에도 12V 주면 12V 안에서 잘 작동이 됩니다.

(쉽게 말하면 같은 입력전원으로 주면 작동을 안하고,  따로 입력전원을 두면 작동을 합니다.)

회로상의 문제가 있는거 같은데  정확히 머가 문제인지는 잘모르겠어서 글을 남깁니다.

아시는분은 가르쳐 주시면 감사하겠습니다ㅠㅠ

[출처] 자작아두이노 + 디지털가변저항(MCP41010) 회로 질문 (당근이의 AVR 갖구 놀기) |작성자 도끼와당근
